采点测量：

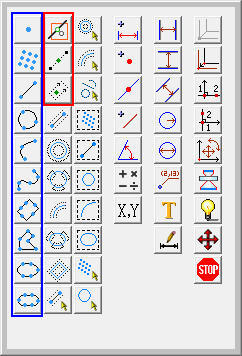

采点测量是通过鼠标，或者十字线中心，单个点单个点地采点测量，如上图，蓝色框框住的是采点测量命令，红色框框住的是辅助采点功能，配合采点测量命令使用的。

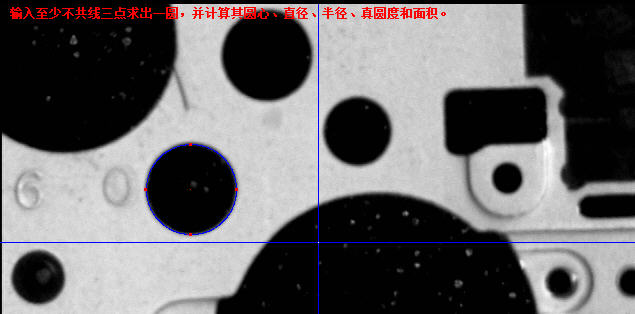

1、 当辅助采点功能的3个图标均未按下时，表示当前模式是手动采点模式，选择蓝色框内的其中一个功能后，在影像区用鼠标左键点击，则点击位置即可采点位置，以取圆为例：

在采点过程中可通过坐标显示区底部的框查看当前已经采了几个点：

当采完足够的点后，点击右键确认，则程序自动根据采的点拟合出最合适的圆。

其他采线、采圆弧等命令操作方式类似，均为左键采点，右键确认。

2、 当自动捕捉边缘点图标处于按下状态时，表示当前处于框内自动采点模式，如下图：

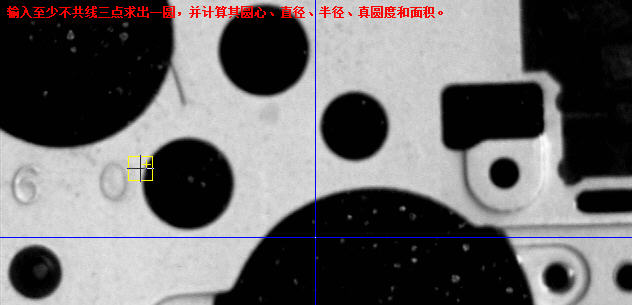

选择其中一项测量功能后，将鼠标移至影像区，会在鼠标的四周出现一个黄色框，黄色框代表捕捉范围，只要边缘在黄色框内，软件即会自动在框内寻找出边缘点，不需要非常精确地将鼠标移到边缘处再采点，大大提高了效率。

操作方法同样是按左键采点，右键确认。

3、 当自动点测量图标处于按下状态时，表示当前处于指定方向寻找边缘点模式，如下图：

选择其中一项测量功能后，将鼠标移至影像区，按下鼠标左键不放，并移动，拖拽出一条带方向的直线。此时双击鼠标左键，则软件自动按照箭头方向寻找出第一个边缘点，如下图：

采完一个点后，可更改直线位置，进行下一个点的测量。

在小圆点处按下左键拖动可改变起始点，在箭头处按下左键拖动可改变终止点，在直线上按下左键拖动可移动整条直线。

操作方式是双击采点，右键确认。

4、 当边界点测量图标处于按下状态时，表示当前处于边界点测量模式，如下图：

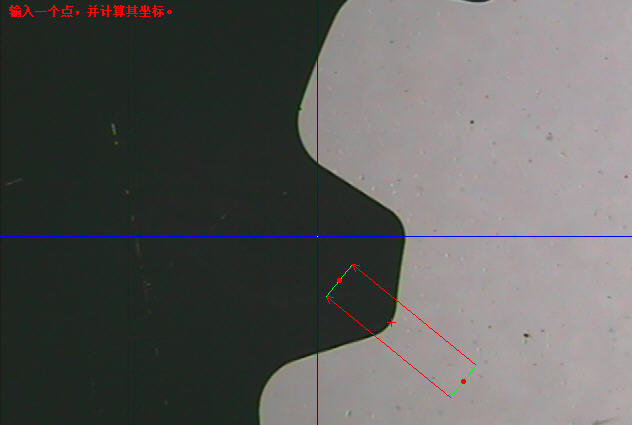

选择其中一项测量功能后，将鼠标移至影像区，按下鼠标左键不放，并移动，拖拽出一个带方向的框。此时双击鼠标左键，则软件自动按照箭头方向寻找出第一个边缘点，如下图：

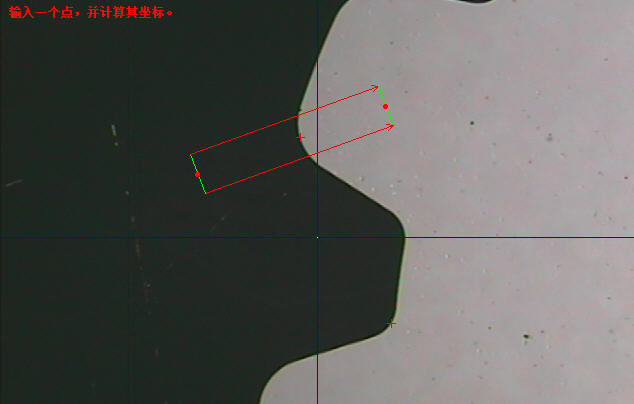

采完一个点后，可更改框的位置和大小，进行下一个点的测量。

在小圆点处按下左键拖动可改变起始点和终止点，在四条边的位置按下左键拖动可改变框的大小，在框内按下左键拖动可移动整个框，单击箭头可改变寻点的方向。

操作方式是双击采点，右键确认。

5、 测量功能简介：

点测量：取单个点，并记录其坐标。

点群测量：取至少三点，组成一个点群。

线测量：取两点或者两点以上，拟合成一条直线。

圆测量：取三点或者三点以上，拟合成一个圆。有真圆度、面积等参数。

圆弧测量：取三点或者三点以上，拟合成一个圆弧。第一点为圆弧起点，第二点决定圆弧的朝向，最后一点为圆弧的终点。

曲线测量：取三点或者三点以上，拟合成一条样条曲线。相同距离取的点越多，曲线越精确。

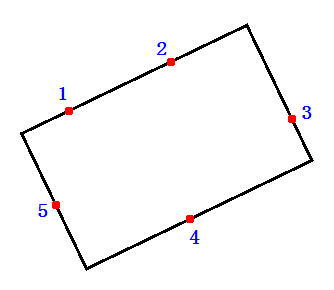

矩形测量：取五点，确定一个矩形，第一条边取两点，然后顺时针或者逆时针方向取其他三点。

多边形测量：取至少三个顶点，求得多边形。在“查看 – 解法设定 – 多边形”菜单可设置在顶点处取点，还是在边上取点。

椭圆测量：取至少五点，拟合成一个椭圆。

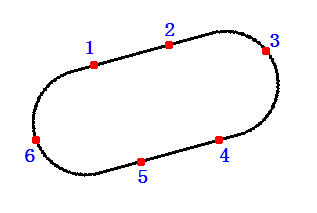

圆端键槽：取六点，从直线边开始，然后顺时针或者逆时针方向取其他点。直线边取两点，圆端取一点。
