软件界面:

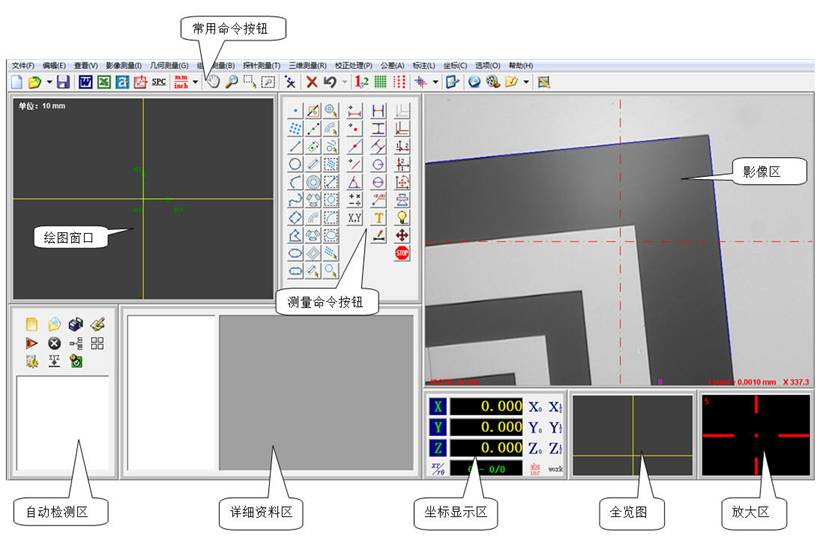

软件运行后的界面如下:

Software_Uninstall_Image_001

以上是软件的其中一种界面形式,软件的界面布局可以根据显示器的大小,使用者的操作习惯自行定制。以下介绍定制过程:

1、点击『查看』菜单,『窗口布局』,『修改』,则“测量命令按钮”区域的背景会变成浅绿色,代表当前是处于修改布局状态。


2、将鼠标移至每个窗口的边缘位置,鼠标指针变成类似以下形状时 Software_Interface_Image_003.jpg,按下左键并移动,可调节此窗口的大小。

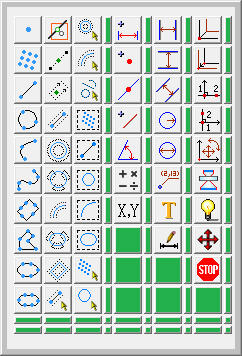

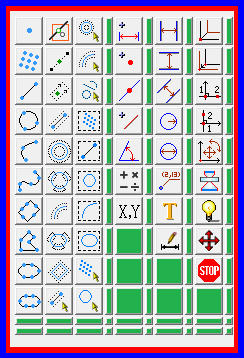

3、将鼠标移至窗口边缘往里一点的位置,即当鼠标指针从以下形状 Software_Interface_Image_003.jpg刚刚变成正常指针时 Software_Interface_Image_004.jpg,按下左键并移动,可调节此窗口的位置。(此项操作响应的区域比较窄)如下图所示:蓝色区域是响应调节窗口大小的区域,红色区域是响应调节窗口位置的区域。


4、每个窗口的大小和位置均可以通过以上方法调节。

5、“测量命令按钮”窗口的每个按钮的位置和功能均可以自定义,在修改布局状态下:

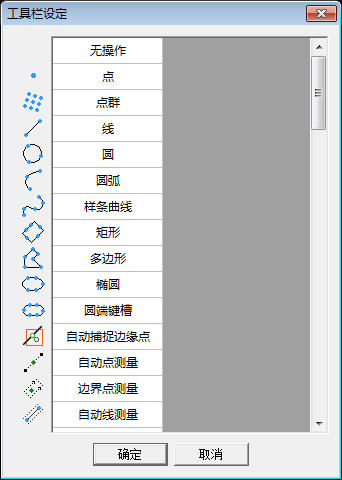

a)   在每个按钮上点左键,可修改每个按钮的功能:如下图,在弹出的对话框中选择一项功能,或者选择“无操作”以删除此按钮。


b)   分别在两个按钮上点右键,可交换两个按钮的位置。



6、所有窗口调节好后,再依次点击『查看』菜单,『窗口布局』,『保存』菜单,保存所做的布局修改操作。

7、如果不想保存,可点击『查看』菜单,『窗口布局』,『放弃』菜单,放弃所做的布局修改操作。

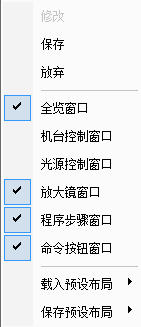

8、打开『查看』,『窗口布局』菜单,如下图,可选择显示或者隐藏某些窗口。


9、通过『保存预设布局』菜单,可保存多种窗口布局,这样可以满足不同操作人员的不同习惯。



以下简要介绍每个窗口的大概功能:

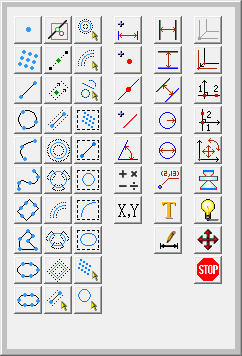

1、测量命令按钮区:此区域集合了大部分的测量功能、组合功能、标注功能、坐标功能等,大部分的测量命令都由此进入。

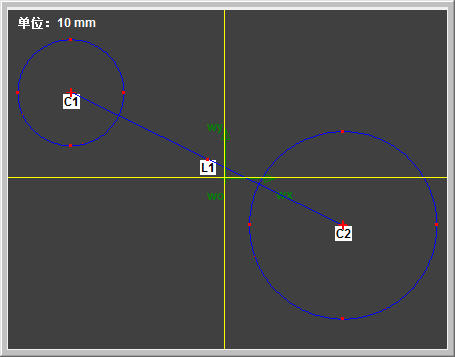

2、绘图窗口:显示测量出来的图形,此窗口的图形可缩放、捕捉,大部分组合功能、标注功能的物体选取可通过在此窗口用鼠标左键进行选取。


3、影像区:显示实时影像的区域,大部分测量功能都通过在此窗口用鼠标点击、拖拽等方式实现。

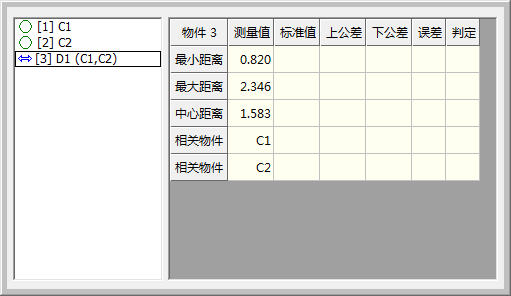

4、详细资料区:显示测量结果,在此窗口可进行组合测量的呼出功能,报表选择,公差设定,名称设定等操作。


5、坐标显示区:在此窗口显示影像镜头或者接触式探头在测量机台的位置,可进行清零、分中等操作。


6、全图:显示测量出来的图形全貌,此窗口跟绘图窗口的不同之处是,此窗口显示的内容永远是图形全貌,不能缩放,也不能进行物体的选取,标注等。


7、放大区:此窗口显示鼠标所指位置或者十字线中心的放大图像,以便采点时可以更清晰看到边缘。


8、自动检测区:此窗口是用于测量批量同类型工件时,进行程序的教导、执行等功能。


9、机台控制窗口:此窗口可以控制机台运动、自动变倍镜头动作等。

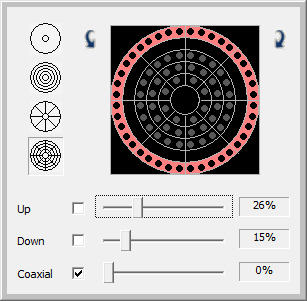

10  光源控制窗口:此窗口可以控制光源开关、亮度等,根据机型不同,上光源分为单分区、四分区、八分区、四十分区,可按扇区,按环等多种控制方式。
