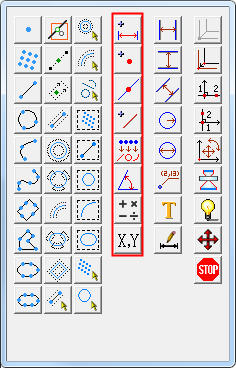

构造、拟合、计算、手工输入：

构造：利用现有元素构造一个新的元素，包括构造点、构造线、构造距离等等。

拟合：利用多个点元素，拟合成一个新的元素，包括拟合线、拟合圆、拟合圆弧等。

计算：利用现有尺寸，进行各种数学运算，计算出新的尺寸，如：相加、相减、求平均值等等。

手工输入：手工输入元素的特征，生成一个虚拟的元素。

1、构造距离：

选择此功能后，利用以下方法选择两个元素，软件会自动计算出两元素之间的距离：

A、用鼠标左键在绘图窗口或影像区点击元素。

B、在详细资料区的对应元素上点右键，选择“呼出”菜单。

目前支持以下物体之间求距离：两点距离、点线距离、点圆距离、两线距离、圆线距离、两圆距离、两曲线距离。

在距离图标上点右键，可直接求出最后两个元素间的距离，无需再另外选择元素。

2、构造点：

选择此功能后，同构造距离的方法，软件会自动构造出一个新的点元素。

目前支持以下物体之间构造点：两点的中点、点到线的垂足、两线交点、圆线交点、两圆交点。

3、线段中点：

选择此功能后，再选择一个线元素，软件自动求得此线段的中点。

4、构造线：

选择此功能后，同构造距离的方法，软件会自动构造出一个新的线元素。

目前支持以下物体之间构造线：两点连线、点到线的垂线、点到圆的切线、两线的角平分线、圆到线的垂线、经过两圆心的直线、两圆切线。

5、拟合：

选择此功能后，利用以下方法选择两个或者两个以上的点元素：

A、用鼠标左键在绘图窗口或影像区点击元素。

B、在详细资料区的对应元素上点右键，选择“呼出”菜单。

然后按鼠标右键，软件弹出以下窗口：

选择对应的功能后按“OK”即可。其中拟合圆弧功能需注意选择点元素时的先后顺序。

6、两线夹角：

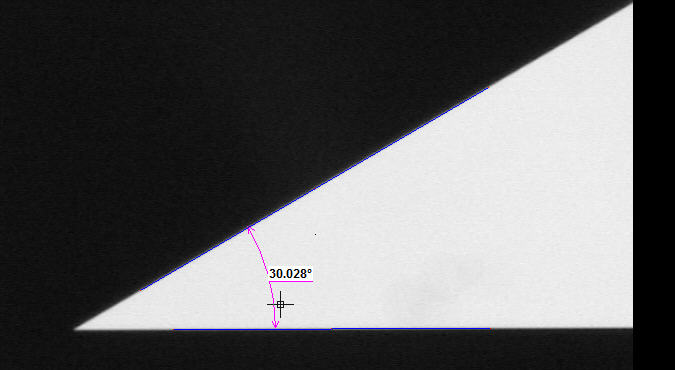

选择此功能后，选择两条直线，然后在合适的地方点击鼠标左键以确定角度的显示位置。如下图：

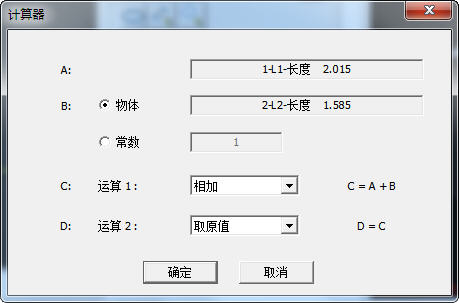

7、计算器：

A、在详细资料区的某一个尺寸上点右键，选“计算器 – 物体A”，可将尺寸获取到尺寸A框内。

B、在详细资料区的某一个尺寸上点右键，选“计算器 – 物体B”，可将尺寸获取到尺寸B框内。

尺寸B也可选择常数，代表尺寸A和一个常数进行数学运算。

C、选择尺寸A和尺寸B之间要进行的运算，目前支持加减乘除、求较大值、求较小值、求平均值等。

D、选择是否对结果进行再处理，可选择不处理、取负值、取绝对值等操作。

点确定后软件会按照选择计算出结果。

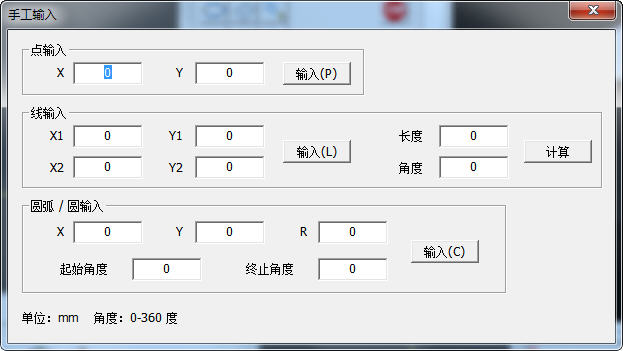

8、手工输入：

A、点输入：输入点的X坐标和Y坐标后，点“输入”按钮，软件生成一个点元素。

B、线输入：输入线的两个端点的X和Y坐标，点“输入”按钮，软件生成一个线元素。

如果只知道线的一个端点和线的角度，则在输入X1和Y1后，将线的长度和角度设置好，点“计算”按钮，软件会自动计算X2和Y2，然后再点击“输入”按钮。

C、圆弧 / 圆输入：输入圆的X坐标、Y坐标和半径后，如果保持起始角度和终止角度为0，则生成圆元素。

如果起始角度和终止角度有设置值，则生成圆弧元素。
