影像校正：

1、在进行影像测量前，必须进行影像校正。影像校正的目的是让软件知道屏幕上的一个点（像素）跟工件的真实尺寸（毫米）之间的对应关系。第一次使用软件，或者镜头的倍率发生变化时，都必须进行影像校正。（自动变倍镜头除外）

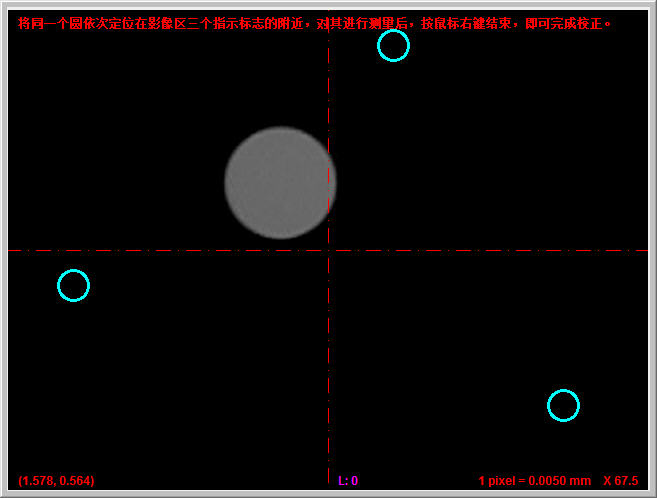

2、影像校正可通过点击菜单“校正处理 | 影像校正 – 三圆”，影像区会出现3个浅蓝色的小圆环：

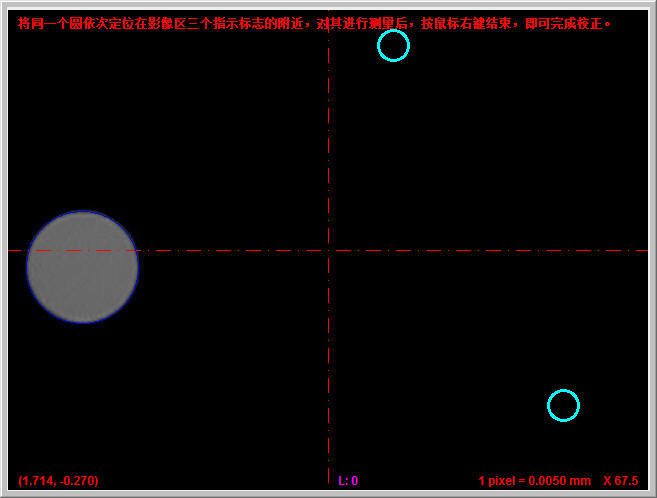

3、选择校正片上面一个合适大小的标准圆（直径大约占影像区X方向的1/4为佳），移动机台，把这个标准圆移动到影像区的左侧小圆环的附近，在标准圆里面点鼠标左键：

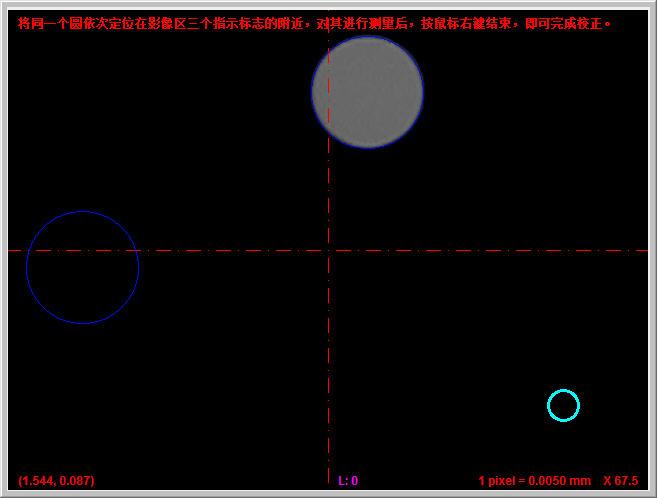

4、左侧小圆环会消失，同时会出现一个新的圆跟标准圆贴合，说明左侧的标准圆已经抓取成功。移动机台，把这个标准圆移动到影像区的上侧小圆环的附近，在标准圆里面点鼠标左键：

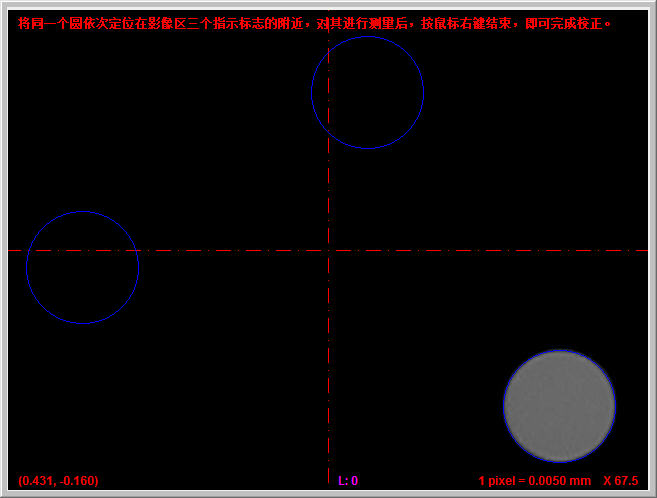

5、上侧小圆环消失。移动机台，把这个标准圆移动到影像区的右下角小圆环的附近，在标准圆里面点左键：

6、右下侧小圆环消失。此时在影像区点击鼠标右键，如果校正成功则会出现校正成功对话框：

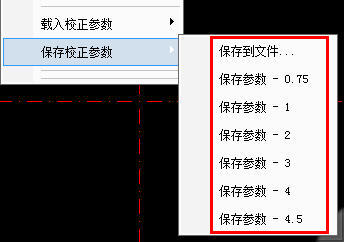

7、至此，影像校正完成。如果测量机器使用的是带卡位的镜头，则可点击菜单“校正处理 | 保存校正参数”，将当前的校正参数保存起来，这样以后镜头重新旋转到此倍数时，则不需要重新进行影像校正操作，只需要点击菜单“校正处理 | 载入校正参数”，选择以前保存的校正参数即可。

经过校正后即可以影像区进行影像测量操作了。
